Direktang Pagsusuplay ng Pabrika ng Kalidad D3542EVO Fixed Wing Motor na gawa sa China. Ang Flash Hobby ay isang tagagawa at supplier ng D3542EVO Fixed Wing Motor sa China.

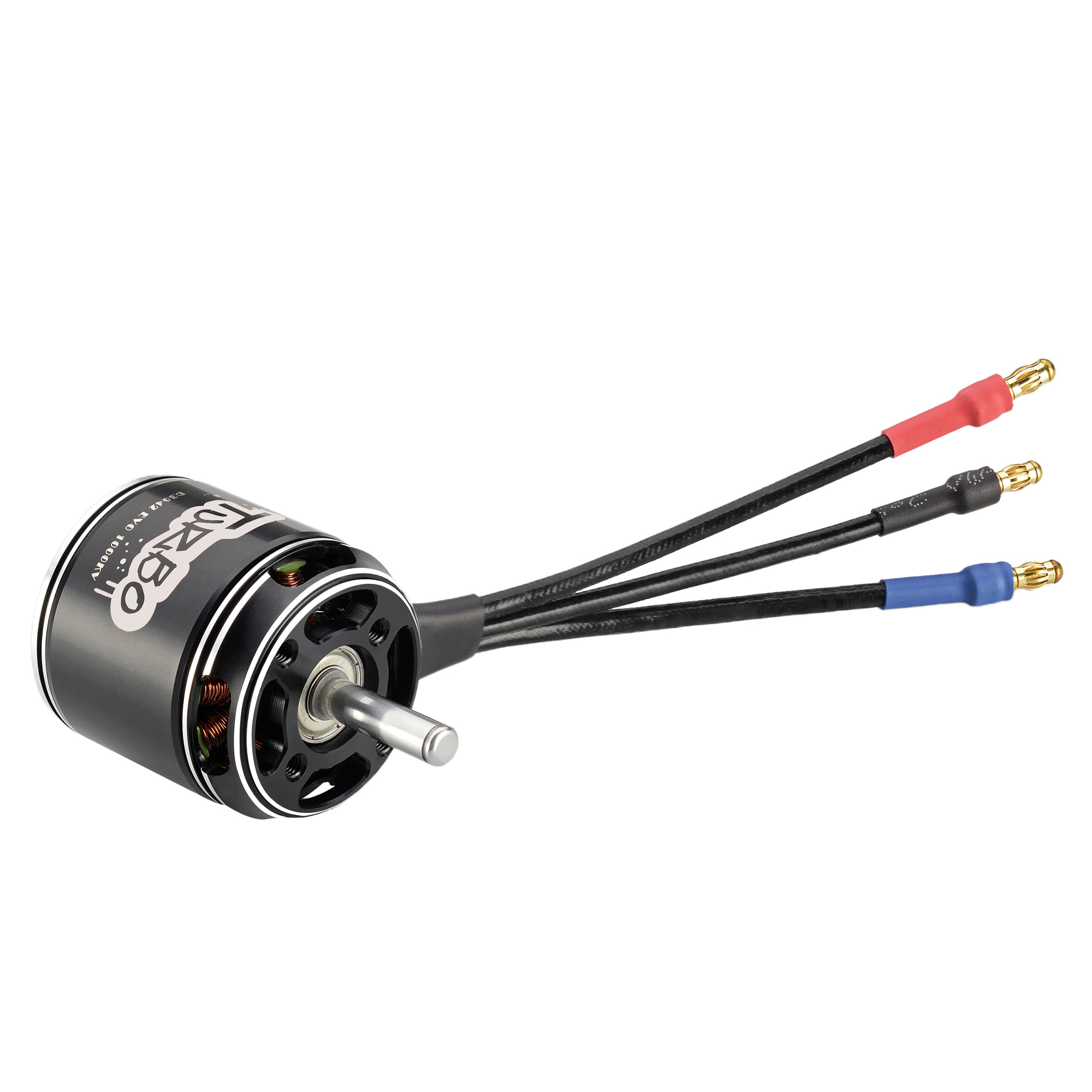

D3542 EVOApplication ng RC Brushless Motor
D3542EVOï¼2820ï¼ RC Brushless Motor para sa UAV Aircraft Multicopters RC Plane Helicopter Cradle Coffee Machine Milk Tea Machine electric drilling machine mowing machine robotic arm
Mataas na Temperatura na Lumalaban sa Copper Wire Winding
D3542 EVODetalye ng RC Brushless Motor
Timbang: 136g(Kabilang ang mga wire)
Laki ng Motor: 35.3 x42mm
Laki ng Shaft: 5.0*59.5mm
Diameter ng Stator: 28mm
Taas ng Stator: 20mm
Motor Mount: 19*25mm(M3*4)
Configuration: 12N14P
Halaga ng KV para sa Selectiton:
Halaga ng KV: 1000KV, 1250KV,1400KV o customed KV
KV: 1000KV
Pinakamataas na watts: 585.2W
Pinakamataas na Kasalukuyang: 50.28A
Walang kasalukuyang Load: 2.05A/10V
Paglaban: 34.4mΩ
Baterya: 3-4S Lipo
Iminungkahing Prop: 13 pulgadang prop
KV: 1250KV
Pinakamataas na watts: 961.7W
Pinakamataas na Kasalukuyang: 62.94A
Walang kasalukuyang Load: 2.66A/10V
Paglaban: 24.0mΩ
Baterya: 3-4S Lipo
Iminungkahing Prop: 10 pulgadang prop
KV: 1400KV
Pinakamataas na watts: 613.4W
Pinakamataas na Kasalukuyang: 53.02A
Walang kasalukuyang Load: 3.34A/10V
Paglaban: 19.0mΩ
Baterya: 3-4S Lipo
Iminungkahing Prop: 10 pulgadang prop
D3542 EVO Motor Drawing:
D3542 EVO Motor Test Data:
MOTOR TECHNICAL DATA: | |||||||||
ltem NO. | Volts(V) | Ang Prop | Throttle(%) | KASALUKUYANG (A) | Power(W) | Pagtulak (g) | PRM | Kahusayan (g/W) | Nagpapatakbo temperatura(℃) |
D3542-1000KV(EVO) | 12.47 | 10x5 | 40% | 7.29 | 90.9 | 591 | 6204 | 5.6 | 41.5℃ |
12.43 | 50% | 9.69 | 120.4 | 723 | 6871 | 5.4 | |||
12.39 | 60% | 11.97 | 148.3 | 828 | 7409 | 5.2 | |||
12.35 | 70% | 14.16 | 174.9 | 947 | 7865 | 4.8 | |||
12.29 | 80% | 17.53 | 215.4 | 1088 | 8495 | 4.8 | |||
12.18 | 90% | 23.58 | 287.2 | 1346 | 9342 | 4.6 | |||
12.13 | 100% | 26.84 | 325.6 | 1451 | 9703 | 4.4 | |||
12.44 | APC 11x7 | 40% | 8.32 | 103.5 | 623 | 5289 | 6.0 | 43.8℃ | |
12.40 | 50% | 11.38 | 141.1 | 771 | 5887 | 5.5 | |||
12.34 | 60% | 14.87 | 183.5 | 914 | 6381 | 5.0 | |||
12.25 | 70% | 19.84 | 243.0 | 1090 | 6994 | 4.5 | |||
12.13 | 80% | 26.48 | 321.2 | 1304 | 7632 | 4.1 | |||
11.97 | 90% | 35.49 | 424.8 | 1523 | 8269 | 3.6 | |||
11.87 | 100% | 40.27 | 478.0 | 1615 | 8517 | 3.4 | |||
12.46 | APC 12x6 | 40% | 8.08 | 100.7 | 691 | 5470 | 6.9 | 44.3℃ | |
12.42 | 50% | 11.10 | 137.9 | 829 | 6120 | 6.0 | |||
12.36 | 60% | 14.23 | 175.9 | 1002 | 6622 | 5.7 | |||
12.29 | 70% | 18.24 | 224.2 | 1196 | 7175 | 5.3 | |||
12.18 | 80% | 24.08 | 293.3 | 1444 | 7868 | 4.9 | |||
12.04 | 90% | 32.14 | 387.0 | 1736 | 8514 | 4.5 | |||
11.96 | 100% | 36.70 | 438.9 | 1867 | 8805 | 4.3 | |||
12.45 | APC 13x6.5 | 40% | 8.88 | 110.6 | 737 | 4534 | 6.7 | 47.3℃ | |
12.38 | 50% | 12.75 | 157.8 | 948 | 5121 | 6.0 | |||
12.29 | 60% | 18.04 | 221.7 | 1204 | 5696 | 5.4 | |||
12.15 | 70% | 25.77 | 313.1 | 1392 | 6325 | 4.4 | |||
11.98 | 80% | 34.80 | 416.9 | 1777 | 6820 | 4.3 | |||
11.77 | 90% | 44.94 | 528.9 | 2033 | 7267 | 3.8 | |||
11.65 | 100% | 50.28 | 585.8 | 2136 | 7417 | 3.6 | |||
D3542-1250KV(EVO) | 12.48 | APC9x6 | 40% | 10.18 | 127.0 | 639 | 7631 | 5.0 | 44.2℃ |
12.42 | 50% | 13.52 | 167.9 | 784 | 8457 | 4.7 | |||
12.37 | 60% | 16.59 | 205.2 | 909 | 9072 | 4.4 | |||
12.31 | 70% | 19.45 | 239.4 | 983 | 9589 | 4.1 | |||
12.25 | 80% | 23.55 | 288.5 | 1097 | 10238 | 3.8 | |||
12.10 | 90% | 30.98 | 374.9 | 1395 | 11177 | 3.7 | |||
12.04 | 100% | 34.89 | 420.1 | 1530 | 11619 | 3.6 | |||
12.47 | APC10x6 | 40% | 11.12 | 138.7 | 717 | 7114 | 5.2 | 48.4℃ | |
12.41 | 50% | 14.94 | 185.4 | 891 | 7884 | 4.8 | |||
12.33 | 60% | 18.72 | 230.8 | 1048 | 8451 | 4.5 | |||
12.27 | 70% | 22.13 | 271.5 | 1160 | 8995 | 4.3 | |||
12.16 | 80% | 28.18 | 342.7 | 1387 | 9695 | 4.0 | |||
12.00 | 90% | 36.68 | 440.2 | 1646 | 10572 | 3.7 | |||
11.90 | 100% | 41.92 | 498.8 | 1789 | 10923 | 3.6 | |||
16.34 | APC10x6 | 40% | 15.76 | 257.5 | 1079 | 8558 | 4.2 | 52.3℃ | |
16.24 | 50% | 21.35 | 346.7 | 1331 | 9450 | 3.8 | |||
16.14 | 60% | 26.91 | 434.3 | 1550 | 10140 | 3.6 | |||
16.02 | 70% | 33.31 | 533.6 | 1788 | 10871 | 3.3 | |||
15.82 | 80% | 43.24 | 684.1 | 2078 | 11807 | 3.0 | |||
15.47 | 90% | 56.42 | 872.8 | 2438 | 12614 | 2.8 | |||
15.28 | 100% | 62.94 | 961.7 | 2567 | 12919 | 2.7 | |||
D3542-1400KV(EVO) | 12.33 | APC9x6 | 40% | 12.92 | 159.3 | 757 | 8159 | 4.8 | 47.5℃ |
12.26 | 50% | 17.26 | 211.6 | 926 | 9036 | 4.4 | |||
12.19 | 60% | 21.29 | 259.5 | 1085 | 9721 | 4.2 | |||
12.12 | 70% | 25.24 | 305.9 | 1233 | 10239 | 4.0 | |||
12.02 | 80% | 30.55 | 367.2 | 1408 | 10920 | 3.8 | |||
11.85 | 90% | 39.43 | 467.2 | 1670 | 11878 | 3.6 | |||
11.74 | 100% | 44.78 | 525.7 | 1815 | 12293 | 3.5 | |||
12.32 | APC 10x5 | 40% | 14.08 | 173.5 | 840 | 7573 | 4.8 | 55.1â | |
12.23 | 50% | 18.97 | 232.0 | 1021 | 8382 | 4.4 | |||
12.15 | 60% | 23.71 | 288.1 | 1196 | 9005 | 4.2 | |||
12.06 | 70% | 28.34 | 341.8 | 1361 | 9529 | 4.0 | |||
11.93 | 80% | 35.67 | 425.5 | 1593 | 10302 | 3.7 | |||
11.71 | 90% | 46.11 | 539.9 | 1861 | 11112 | 3.4 | |||
11.57 | 100% | 53.02 | 613.4 | 2036 | 11465 | 3.3 | |||
Mga Tala: Ang kondisyon ng pagsubok ng temperatura ay temperatura ng ibabaw ng motor sa 100% throttle habang tumatakbo ang motor ng 15 s. temperatura ng kapaligiran 26â | |||||||||
APLIKASYON:
CONNECTION:
